推進管
充填防爆工法

水圧3kg f/cm2以上で水漏れなし
(TSシール+埋込カラー形推進管)

大口径管

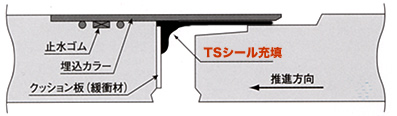

  1. 埋込カラーの内面とヒューム管のコンクリート接合面角にTSシールをコーキングガンで充填する。

    施工図

  2. 充填されたTSシールは、推進圧力によりヒューム管内面目地方向へ伸ばされ緩衝材となる。

    施工図

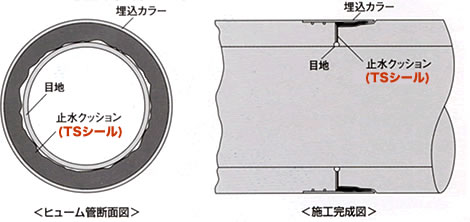

  3. 伸ばされたTSシールは、そのまま弾性復元力により、管断面にかかる衝撃を吸収、クッション効果を発揮し、管の破損を防ぐ。

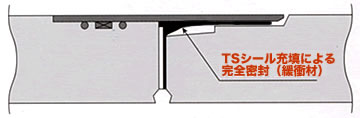

  4. また、TSシールは、カラーとヒューム管角を完全に密封し、地中メタンガスの浸入を恒久的に防止する。

    施工図

大口径管カラー
TSシール充填

TSシール充填完了
TSシール充填完了

TSシール成型完了
TSシール成型完了

大口径管カラーTSシール充填完了
大口径管カラーTSシール充填完了
