防爆・止水工法

【推進管】充填防爆工法 | 【推進管】充填止水工法 | ボックス推進函止水工法

F形カラー（ボックス推進函）
ボックス推進函止工法

（ＴＳシール＋埋込カラー形推進管）

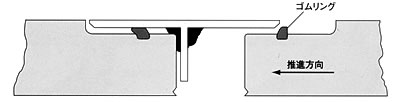

ボックスカルバート接合部に使用する鋼製カラーは、内面角部にTSシールを充填、成形される。

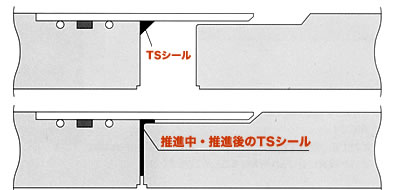

ボックスカルバートの推進圧力により、TSシールは、カラーとボックス函の接合部に伸ばされ変形する。

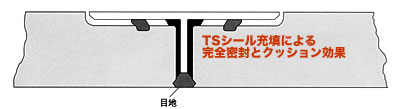

伸ばされたTSシールは接合部を完全に密封し、地下水の浸入を恒久的に防止するとともにクッション機能を発揮する。

埋込カラー（ボックス推進函）

埋込カラー（ボックス推進函）

ボックス推進管
Ｆ形カラー
TSシール充填

TSシール充填作業

TSシール成型施工

推進管用F形カラーTSシール充填完了

ボックス推進函埋込カラーTSシール充填
